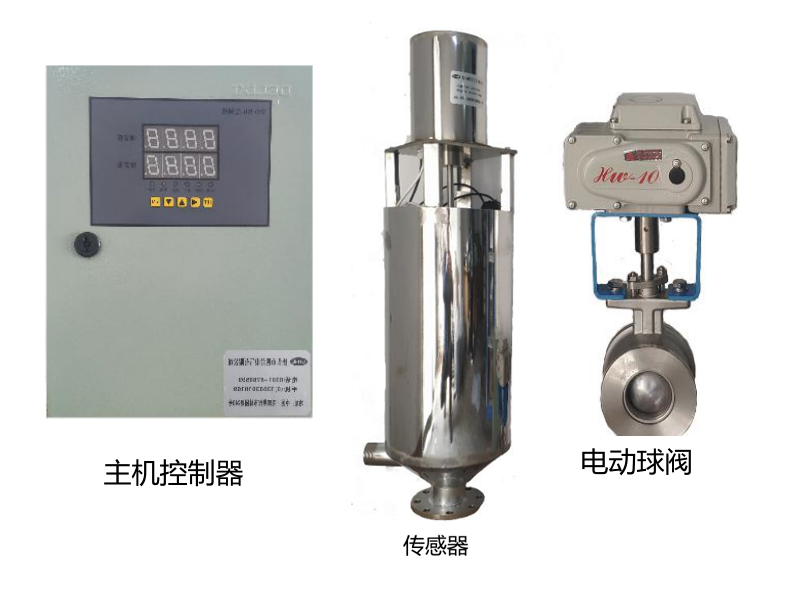

0391-8760599 13707680838高精度紙漿濃度調節儀使用說明
面板顯示設置
1、紅色數碼字表示濃度的設定值，即我們期望的濃度值如：2.30%表示想要將紙漿的濃度控制在2.30%。
2、綠色數碼字表示實際檢測到的紙漿濃度值，正常情況下，設定值和測量值應接近。
3、手動、自動切換：儀表上電時儀表處于自動工作狀態，此時自動燈亮，接A/M鍵可切換到手動狀態，此時手動燈亮表示手動，再按A/M鍵可返回到自動狀態。在手動方式下，按 上 鍵開閥燈亮開閥動作;按 下 鍵，關閥燈亮，表示關閥; 按 左 鍵閥門停止不動作。按上下鍵兩秒以內處于點動，大于兩秒持續開閥或持續關閥。
濃度設定值的更改
按SET鍵五秒以上，直到是顯示OA，此時松開SET鍵，再按A/M鍵進入顯示原設定值，(上窗口顯示AU,下窗口顯示原設定值) 再按上下鍵修改原值(此時左鍵為移位鍵)，完畢后，再按A/M鍵記憶并退出,再按SET鍵恢復正常顯示。
濃度設定值的確定
高精度紙漿濃度調節儀濃度設定值應在紙漿濃度的變化范圍之內，具體方法如下：
1、正常工作時，將儀表轉到手動狀態，人為地將水閥開到3左右的位置，等幾分鐘后，觀察此時的測量值，將此測量值作為設定值即可。注：閥行程時間為25秒 。
2、也可以將水閥開到*小和*大時，分別記取測量值在此兩值之間選一個中間值作為設定值。
3、也可以憑經驗和實際的濃度范圍設定合適的值。
4、其他參數設定，按SET鍵五秒以上，直到是顯示OA再按左和上下鍵改為1234再按A/M鍵*組參數顯示ncF，再按下鍵選擇其他參數項，通過按A/M鍵進入，(末位閃爍時即可修改原)參數值修改原值，修改完畢后，按A/M鍵記憶，再按SET直到顯示正常數字即可。參數值可以參考后面的參數說明，
其它參數項說明 常用值
(OA) ： 密碼 1234
(Au) ： 設定值 2.50%
(ncF) ： 調節靈敏度 0.01%
(AF-c) ： 調節間隔時間 20秒
(AFT) ： 調節時間比例 20秒
(TL) : *小閥門調節時間 0.1-10.0
1.在手動方式下，分為點動方式和連續方式：
① 點動方式：按一下上 鍵，閥門點動開一次;按一下下鍵，閥門點動關一次。點動時間由nT設定。
② 連續方式：按住上 鍵2秒以上不松開，閥門長開，按住下 鍵2秒以上不松開，閥門長關，按 左 鍵停
③ 在點動方式下，如果相鄰兩次調節方向相反(如上次是開閥，本次是關閥)，則本次調節時，閥門動作的時間為閥門回差時間加上點動時間。
2.在自動方式下，：
① 儀表每隔AF-C 時間進行一次調節，濃度測量值與濃度設定值 比較，偏差小于ncF時，輸出不動作;偏差大于ncF 則進行調節。
動作時間=[(|濃度測量值-AU |-ncF )/濃度量程]×AFT
其中動作時間計算結果分辨到0.1秒，如果計算結果小于0.1秒，則按0.1秒動作。
② 如果相鄰兩次調節方向相反(如上次是開閥，本次是關閥)，則本次調節時，閥門動作的時間為閥門回差時間加上計算出的動作時間。
② 正向調節：正偏差時開閥動作，使閥門開，負偏差時關閥 動作，使閥門關，每次開閥或關閥時間長度由動作時間計算值決定
